Un écran de 5 pouces qui se lit dehors, se manipule avec des gants et suit l’état de la machine à la place de l’opérateur.

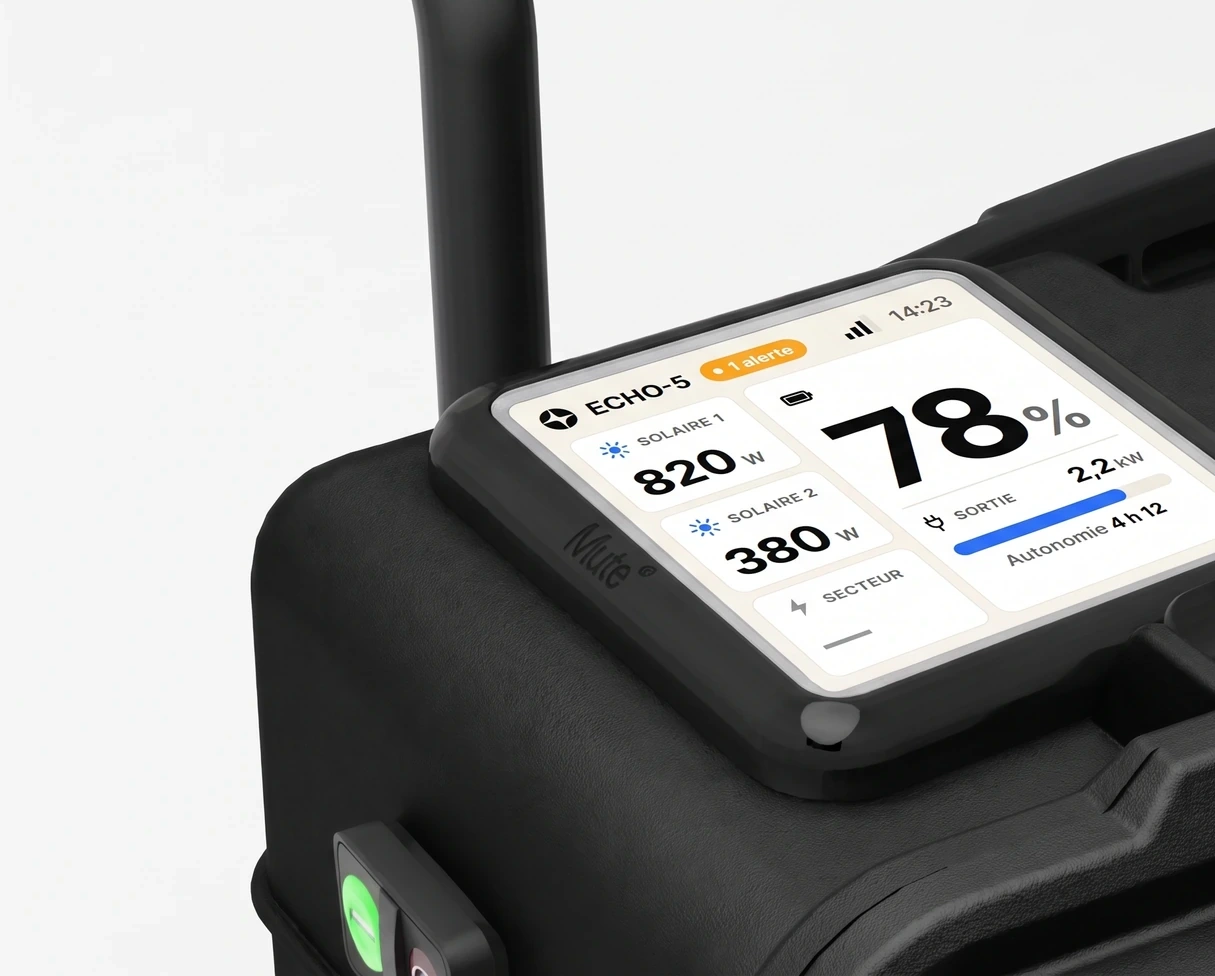

Pour la V2 de l’ECHO-5, Mute remplace l’écran Victron du commerce par un écran LCD tactile de 5 pouces piloté par un ESP32, avec une interface à la marque montée sous EEZ Studio. J’ai conçu le système entier, de la structure des écrans aux états de chaque composant, jusqu’aux fichiers livrés à l’intégration.
Le contexte

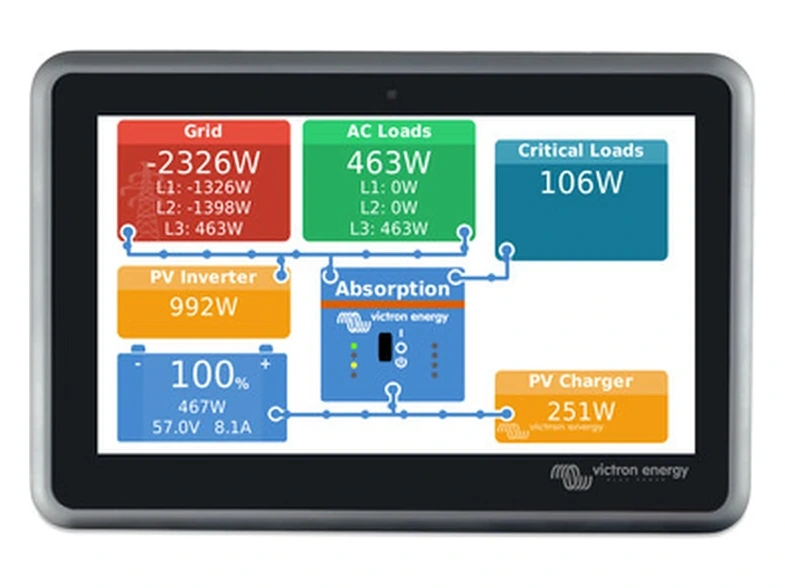

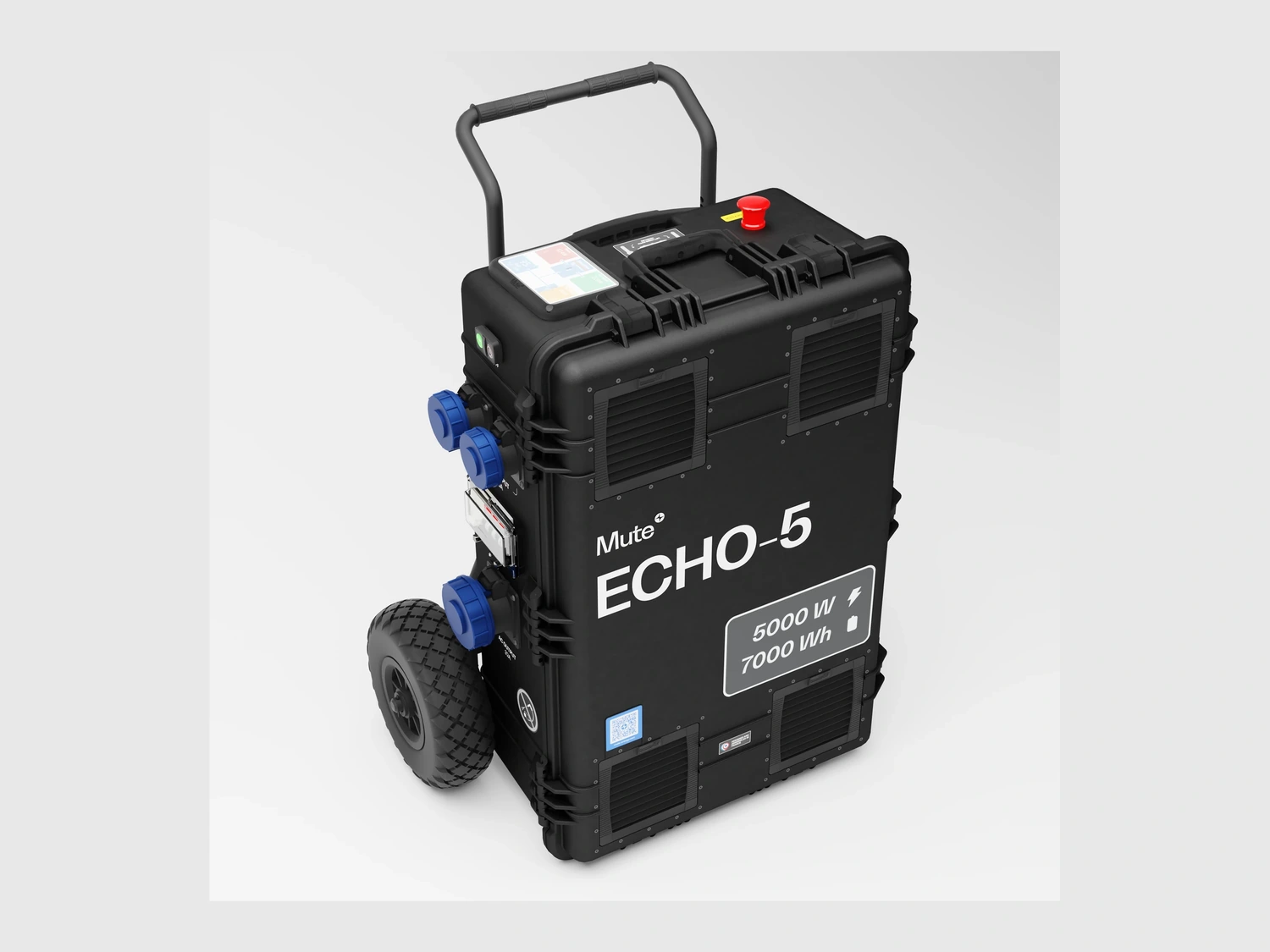

La V1 embarquait l’écran Victron de l’onduleur, complet mais compliqué et sans lien avec la marque. Pour la V2, on me confie l’interface, pour un opérateur de chantier souvent ganté qui lit l’écran à distance, en plein soleil comme à l’ombre. Le LCD plutôt que l’OLED vient de là, dehors c’est le contraste qui décide de ce qu’on arrive à lire.
Le cadrage avant le dessin

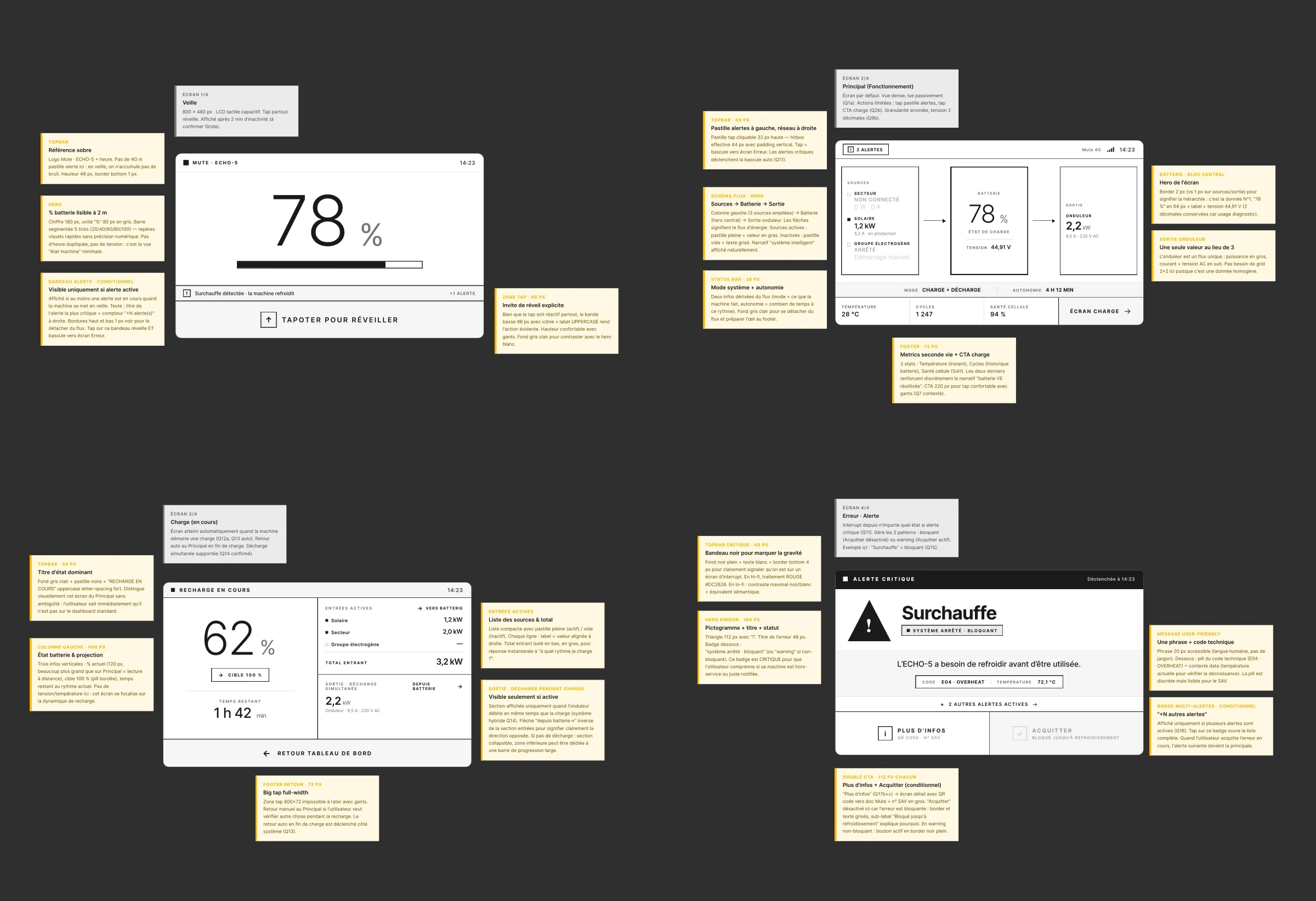

Avant de dessiner, j’ai demandé au développeur embarqué si les polices seraient bitmap ou vectorielles et comment se comportait le tactile, parce que les réponses changeaient toute la logique des états. J’ai ensuite rangé chaque information, tension, puissances, autonomie, alertes, sur un écran dans une liste de stories, pour décider où elle s’affiche avant de parler de design.
Ce qui s’affiche, et quand

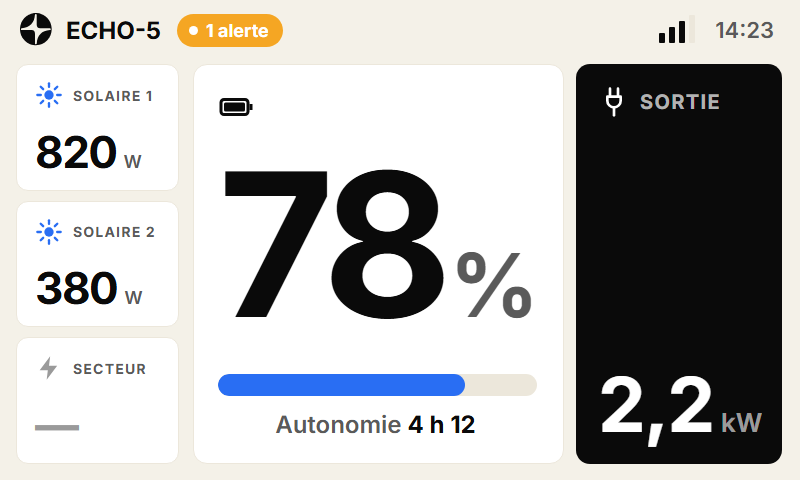

L’écran principal garde le modèle mental que des années de Victron ont installé, les sources à gauche, la batterie au centre, les sorties à droite. J’ai aussi séparé deux états qu’on confond facilement, la veille de l’écran quand la machine tourne et la veille du système où tout est coupé. Le plus dur reste de faire tenir onze données sur 5 pouces, et toute la hiérarchie se joue sur la jauge et le mode.
Les partis pris terrain

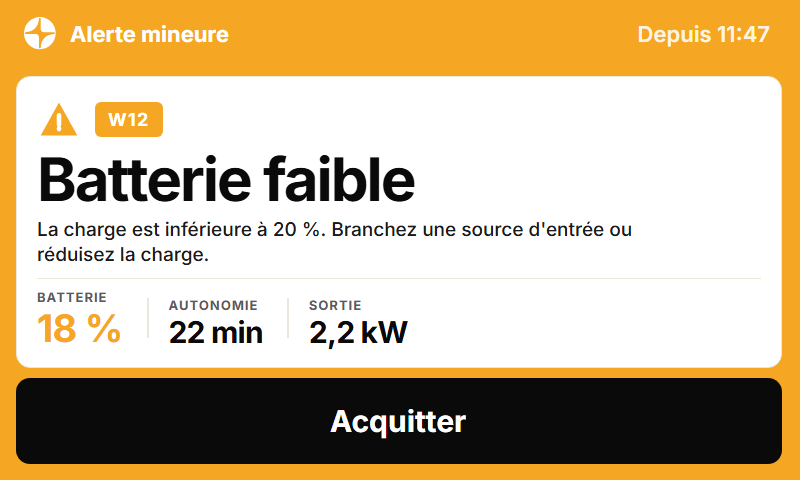

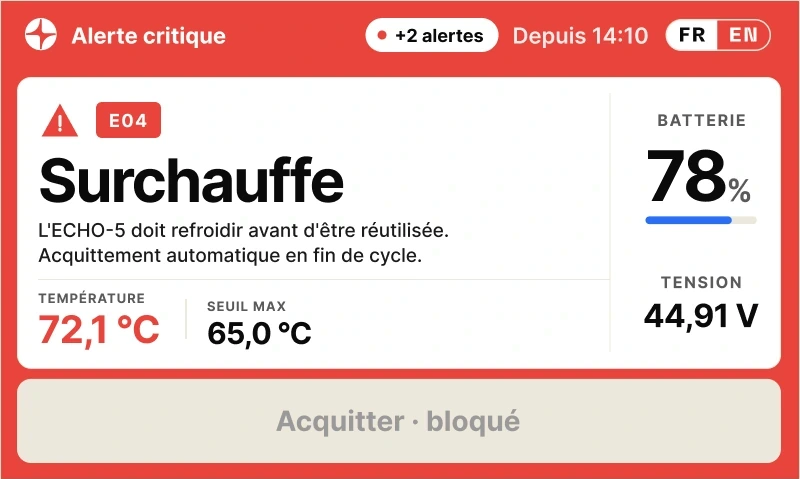

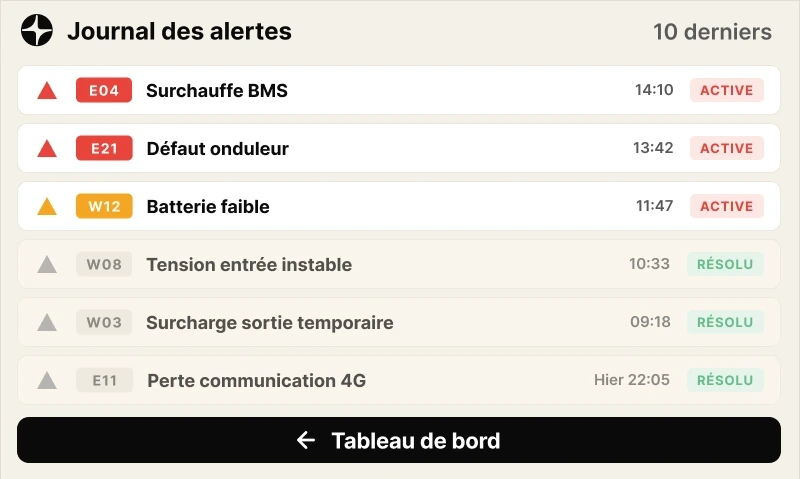

Le brief partait sur un mode sombre pour économiser l’énergie, sauf qu’un LCD en plein soleil le rend illisible, donc le mode clair est passé par défaut. Les zones tactiles font au moins 60 px pour des doigts gantés. Et c’est l’écran qui suit la machine, une alerte modérée apparaît en pastille, une alerte critique bascule sur un écran dédié dont le bouton d’acquittement reste grisé tant que la cause n’est pas réglée.
Les détails qui livrent

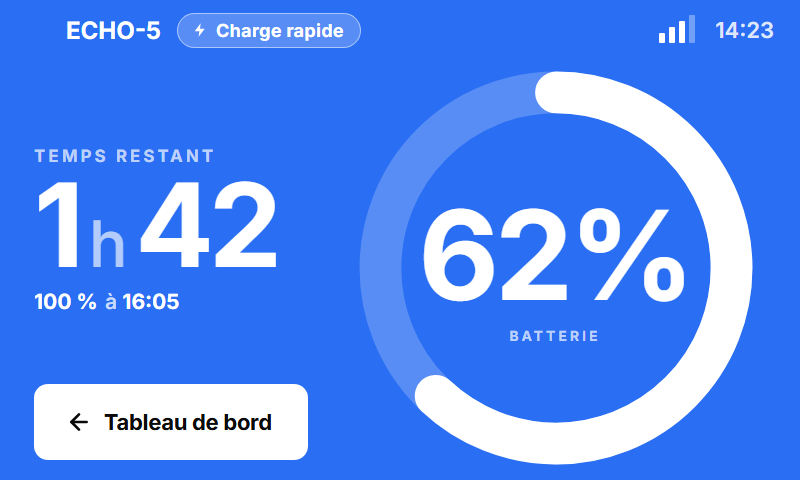

J’ai prototypé les écrans en HTML pour que le développeur reçoive une référence qui tourne plutôt qu’une image à interpréter, chaque composant avec ses états, normal, pressé et désactivé. L’interface accompagne la V2, et de nouveaux écrans s’ajoutent à mesure que la machine gagne des modes, comme la production solaire.
